简介

提示

本篇博客相关的所有案例源码地址: flowable-demo

Flowable是一个轻量级、开源的业务流程引擎(BPMN 2.0)。一个最基本的 Flowable 流程开发过程是，使用流程设计器建模流程（流程定义），将流程定义文件（.bpmn 或 .bpmn20.xml）部署到流程引擎上，通过流程引擎提供的服务类执行流程实例（一个定义可以被部署为多个实例，如请假流程，多个人请假相当于多个实例），自动保存流程数据到数据库。

  • 流程设计器

    workflow-bpmn-modeler是一个使用 vue2 开发的 GitHub 开源项目，它看着简洁却五脏俱全，作为入门流程设计器再合适不过了。国产的 bpmn-process-designer 提供了 vue3 版本，不但支持流程设计，还提供预览、导入等功能，但部分功能收费，可作为进阶参考学习，直接访问官网提供的流程设计平台玩一下怎么定义流程。

  • Flowable 的数据表

    Flowable 在初始化时，会自动创建若干张数据表，用于存储流程定义、流程实例、任务、变量、历史数据等，Flowable 的数据库名称均以 ACT_ 开头，如下：

    数据表描述
    ACT_RE_*RE 代表 repository，存储流程定义、流程静态资源（图片、规则等）等数据，是 Flowable 中最核心的数据表，也是存储量最大的表
    ACT_RU_*RU 代表 runtime，存储流程运行时数据，如流程实例、任务、变量、异步任务等数据
    ACT_HI_*HI 代表 history，存储流程的历史数据，如流程实例、任务、变量、历史表单、操作记录等数据
    ACT_GE_*GE 代表 general，存储通用数据，如二进制流程文件
    ACT_ID_*ID 代表 identity，存储用户、组等数据，可选服务，不常用

  • Flowable 的服务类

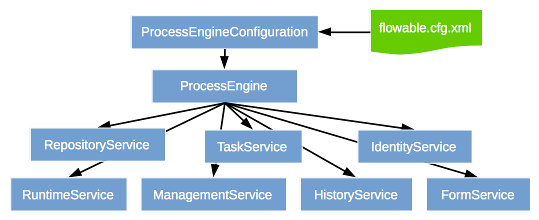

    Flowable 引擎提供了多种不同功能的服务类，如下（看个眼熟即可，刚开始无需考虑细节）：

    Flowable 服务类
    Flowable 服务类
    服务名描述
    RepositoryService管理流程定义和部署，主要处理静态信息，如加载 BPMN 2.0 XML 文件到流程引擎
    RuntimeService负责启动流程定义，一个定义可能有多个实例同时运行，主要处理动态信息
    TaskService所有与任务相关的操作都归属于它，包括创建、查询、分派、认领和完成等
    IdentityService支持组和用户的管理，但是 Flowable 实际上在运行时不会对用户进行任何检查，需要结合其他权限系统使用
    FormService可选服务，提供对表单的支持
    HistoryService提供对流程历史数据的访问，如流程实例的启动时间、谁执行了哪些任务、完成任务所需的时间、每个流程实例的执行路径等
    ManagementService它允许检索数据库表和表元数据的信息，读取元数据通常需结合业务，因此这个服务类很少使用

整合 SpringBoot

接下来，我们将通过 Spring Boot 启动一个最简单的请假流程实例。

创建流程定义

使用流程设计器创建一个非常简单的请假流程，可以

这个流程定义内容。这个流程中只包含开始、结束事件和一个用户任务，最终效果是：

  • 流程发起人启动流程时提交参数（如请假天数、流程发起人 id）
  • 用户李四专门负责请假审批（可获取发起人提交的参数）
  • 审批通过，流程结束

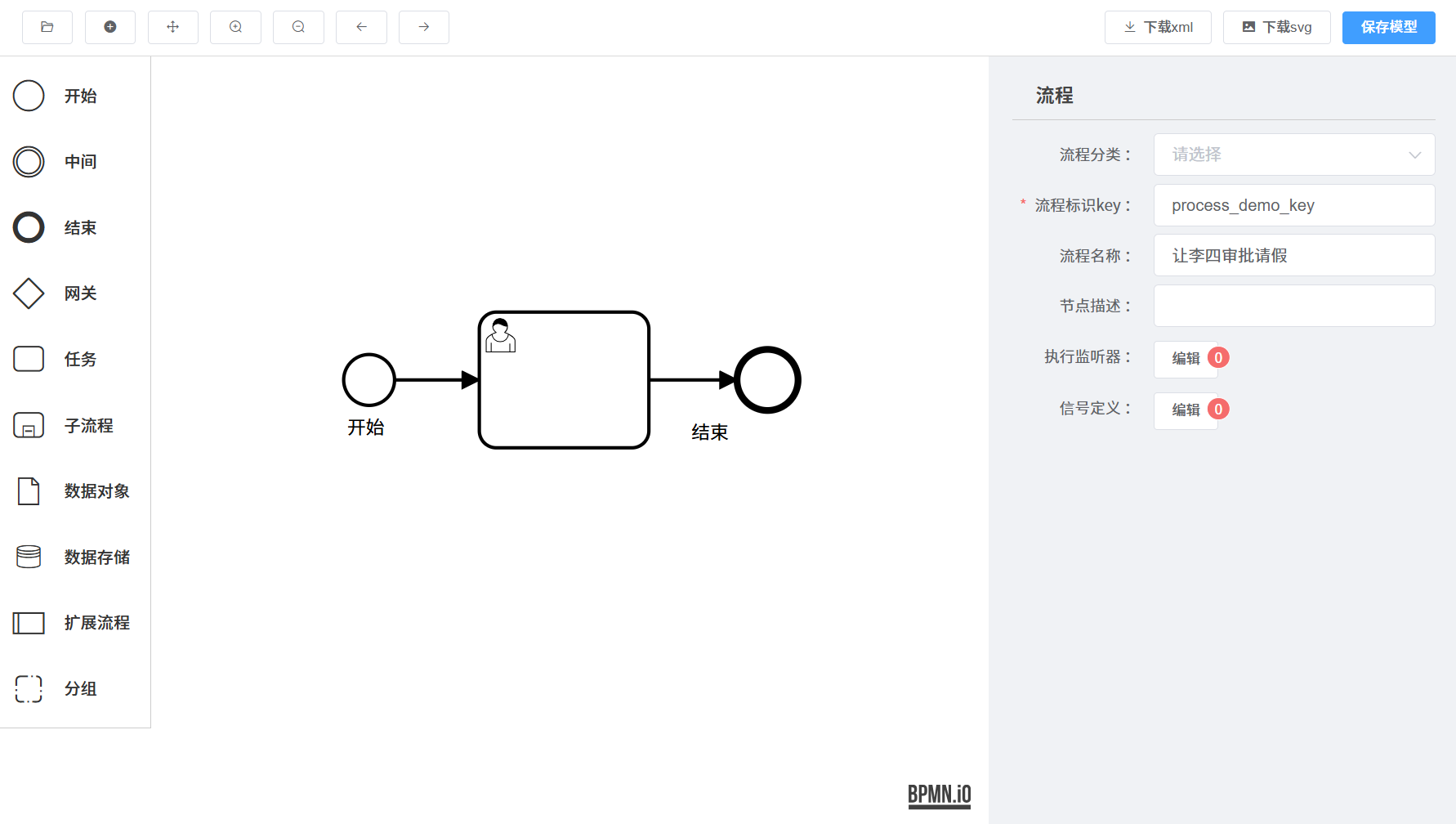

现在无需关心各节点具体细节，后面章节会分别叙述他们的功能，流程定义效果如下（注意图中的流程标识key参数，它表示流程定义的唯一标识，启动流程实例时会用到它）：

部署流程定义

使用 MySQL 作为持久化数据库，在配置中指定连接信息，Flowable 在启动时会自动检查和创建数据库表。

在 Spring Boot 中，resources/processes 目录下的任何流程定义文件（.bpmn 或 .bpmn20.xml）都会被自动部署（这个是可配置的），实际生产环境中，流程定义的内容通常由前端通过 API 的形式传递给后端，由后端保存到数据库，而不是将文件硬编码在项目目录中，下面提供了一个推荐的部署流程定义的参考代码。

pom.xml
<!-- Flowable 支持；artifactId 也可以使用 flowable-spring-boot-starter ，它是 flowable 全家桶，比较重量级。
            我们使用其最核心的流程引擎 flowable-spring-boot-starter-process 就够了  -->
<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-spring-boot-starter-process</artifactId>
    <version>${flowable.version}</version>
</dependency>
<!-- Spring Boot JDBC -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-jdbc</artifactId>
</dependency>
<!-- MySQL 驱动 -->
<dependency>
    <groupId>com.mysql</groupId>
    <artifactId>mysql-connector-j</artifactId>
    <scope>runtime</scope>
    <version>${mysql.version}</version>
</dependency>
<dependency>
    <groupId>com.baomidou</groupId>
    <artifactId>mybatis-plus-spring-boot3-starter</artifactId>
    <version>${mybatis-plus.version}</version>
</dependency>

提示

为了方便（懒得去跑测试用例），我们直接将第1节流程定义的内容粘贴到 process-demo.bpmn20.xml 文件中，放到 resources/processes 目录下，启动项目时让它自动部署。

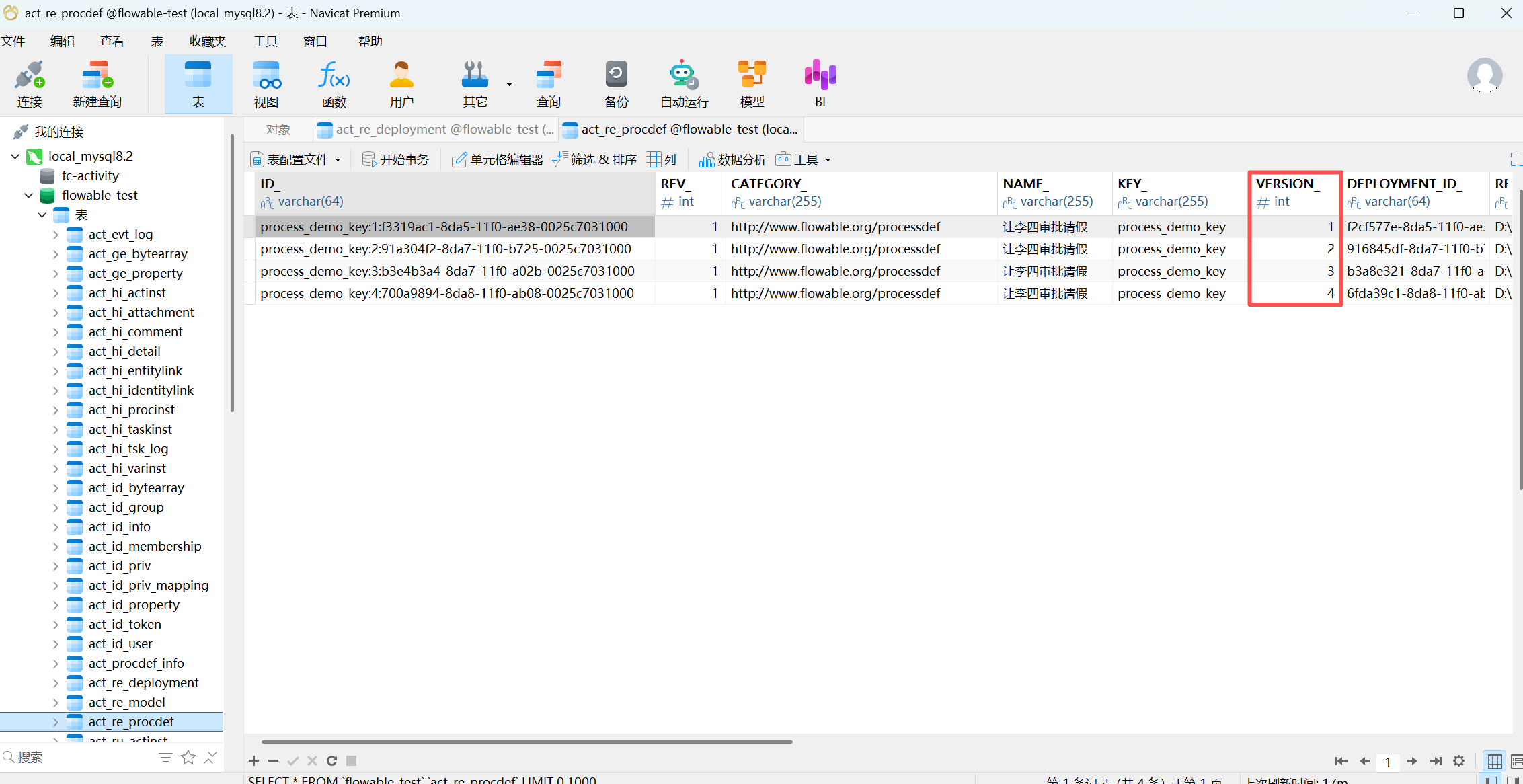

可以试着多次启动项目，观察控制台输出和数据库表 act_re_deployment (流程部署表) 和 act_re_procdef (流程定义表) 的数据，每次启动都会在两张表中添加一条记录，但是他们会被添加上不同的版本号（设计如此，了解即可）。

启动一个流程实例

确保流程定义已经成功部署后，可以创建一个 RestController 来触发启动流程，假设用户 zhangsan 发起了这个请假流程，如下：

启动类
@SpringBootApplication
public class FlowableDemoApplication {
    public static void main(String[] args) {
        SpringApplication.run(FlowableDemoApplication.class, args);
    }
}

提示

流程启动成功后，观察数据库表 act_ru_execution (流程实例表，保存所有正在运行的执行流) 和 act_hi_actinst (历史流程实例表) 的数据，可以看到新增了一些记录。

处理流程

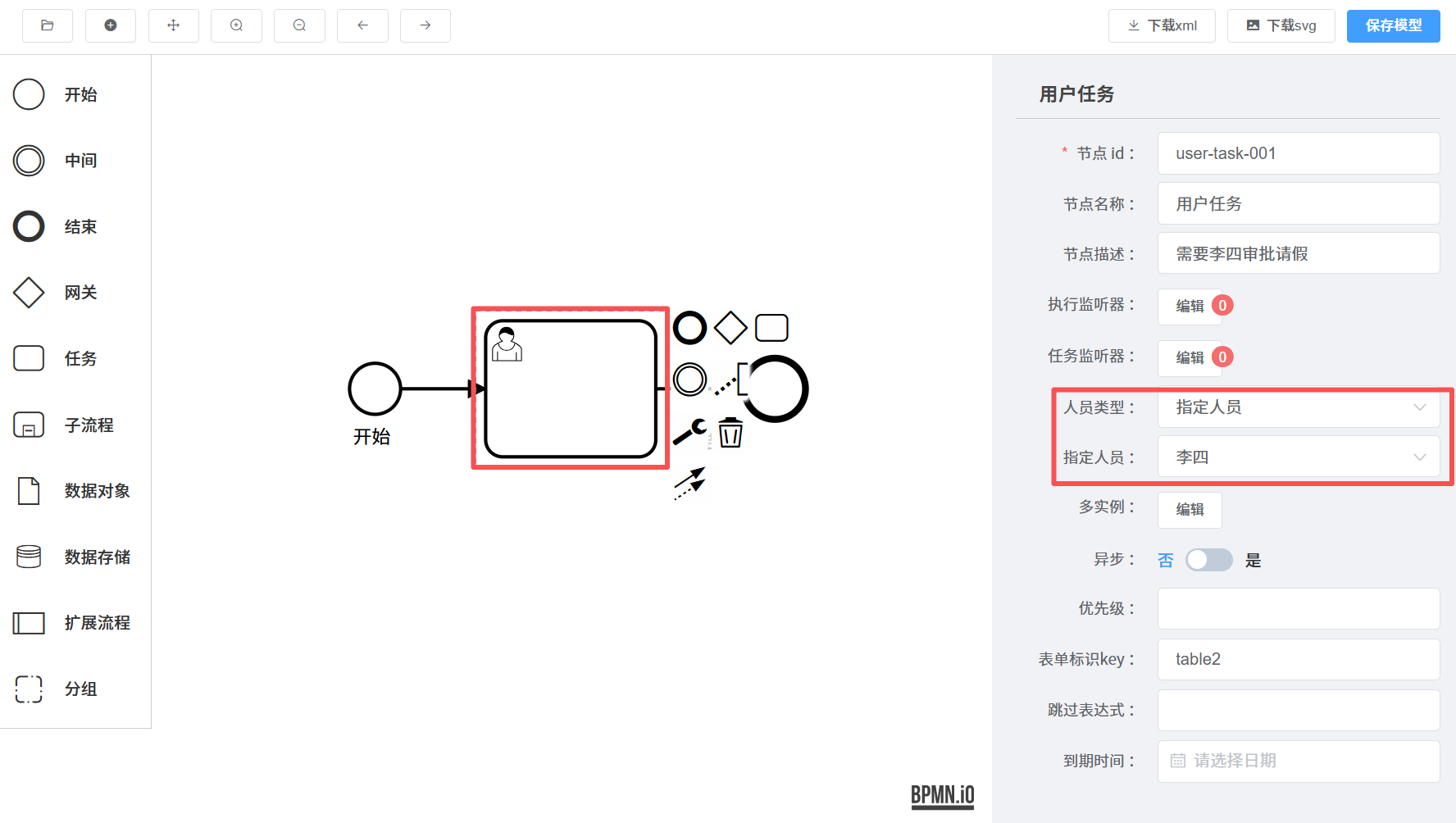

现在流程已经被 zhangsan 启动，谁来处理这个流程呢？让我们回到流程定义，观察用户任务，在流程设计器中为这个用户任务指定了人员，如下：

流程定义图

可以发现，用户任务中 assignee 属性指定了李四来处理这个任务（下拉框是是写死的，值为 lisi），还可以结合你自己的系统，来动态指定这个值（可以是用户组、部门等等），后续会讲解，这里先别紧张，以最简单的方式达到目的，是理解 flowable 的最快途径。

下面的代码块包含了流程处理中几个经典的案例，如下：

待办列表
/**
 * 获取待办列表
 *
 * @param assignee 任务办理人
 * @return 任务列表
 * <p>
 * 测试：localhost:8080/leave/pending/tasks?assignee=lisi
 */
@GetMapping("/pending/tasks")
public List<Map<String, Object>> getTasks(@RequestParam String assignee) {
    // 1. 创建查询
    List<Task> tasks = taskService.createTaskQuery()
            .processDefinitionKey("process_demo_key")  // 这里主要分离业务，如请假流程和报销流程可不能混杂在一起
            .taskAssignee(assignee) // 指定办理人
            .orderByTaskCreateTime().desc() // 按创建时间排序
            // .listPage(0, 10)  // 分页查询
            .list();             // 不分页，查所有
    // 2. 将Task对象转换为前端友好的Map结构
    List<Map<String, Object>> result = new ArrayList<>();
    for (Task task : tasks) {
        Map<String, Object> taskInfo = new HashMap<>();
        taskInfo.put("taskId", task.getId()); // 任务ID（办理任务时需要）
        taskInfo.put("name", task.getName()); // 任务名称，如“提交请假申请”
        taskInfo.put("createTime", task.getCreateTime()); // 创建时间
        taskInfo.put("processInstanceId", task.getProcessInstanceId()); // 对应的流程实例ID
        // 获取该流程实例的所有变量（这里就能获取到 张三 在提交流程时传递的请假天数等参数）
        Map<String, Object> variables = runtimeService.getVariables(task.getProcessInstanceId());
        taskInfo.put("variables", variables);
        result.add(taskInfo);
    }
    return result;
}

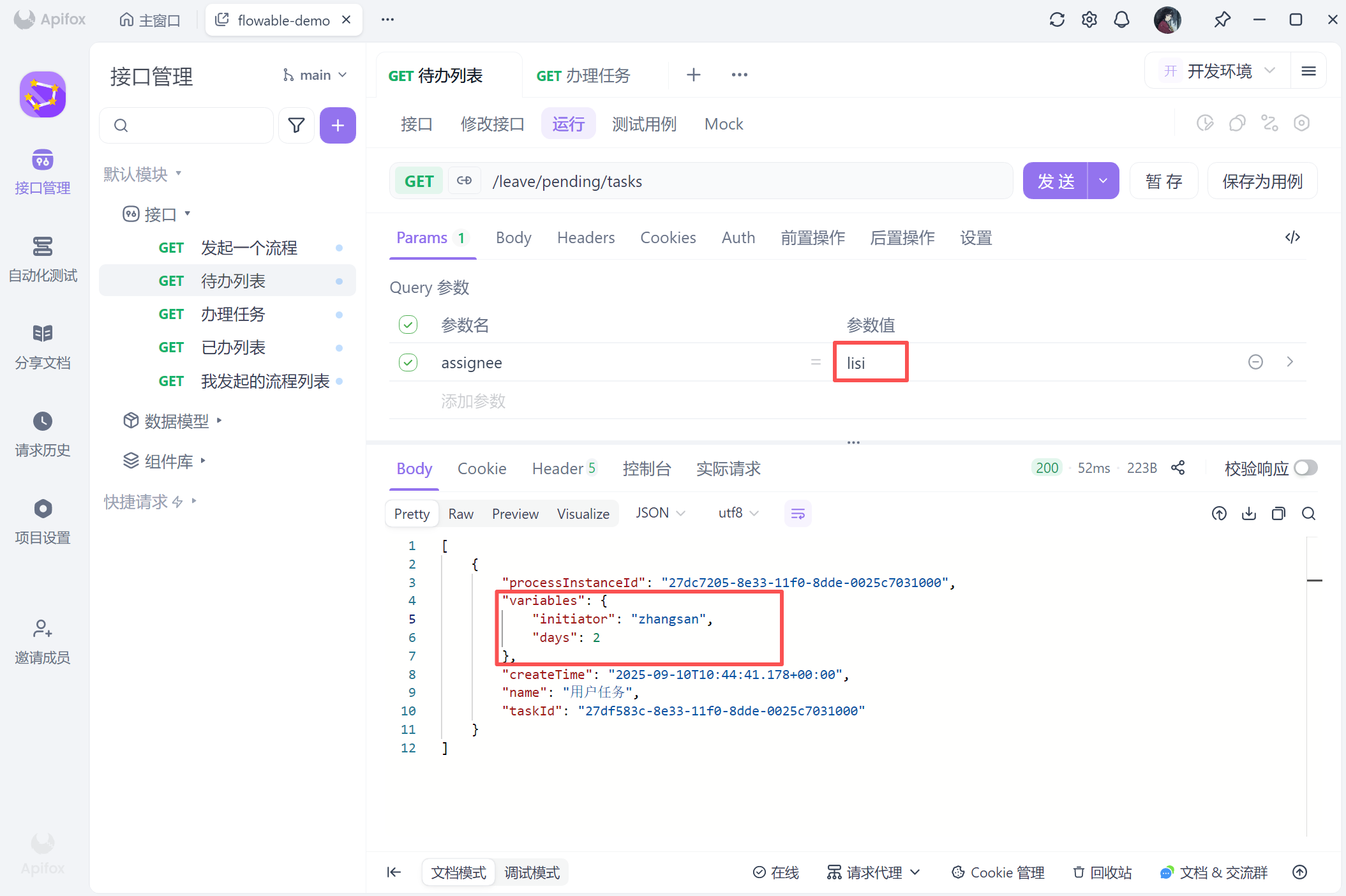

我们以 lisi 的身份，执行一下上面的案例，效果如下：

待办列表

zhangsan 启动请假流程后，下一步就到了用户任务节点，由于这个任务指定了 lisi 为处理人，此时查询 lisi 的待办任务列表，可以看到有一个任务，且谁请的假，请了几天也能看到：

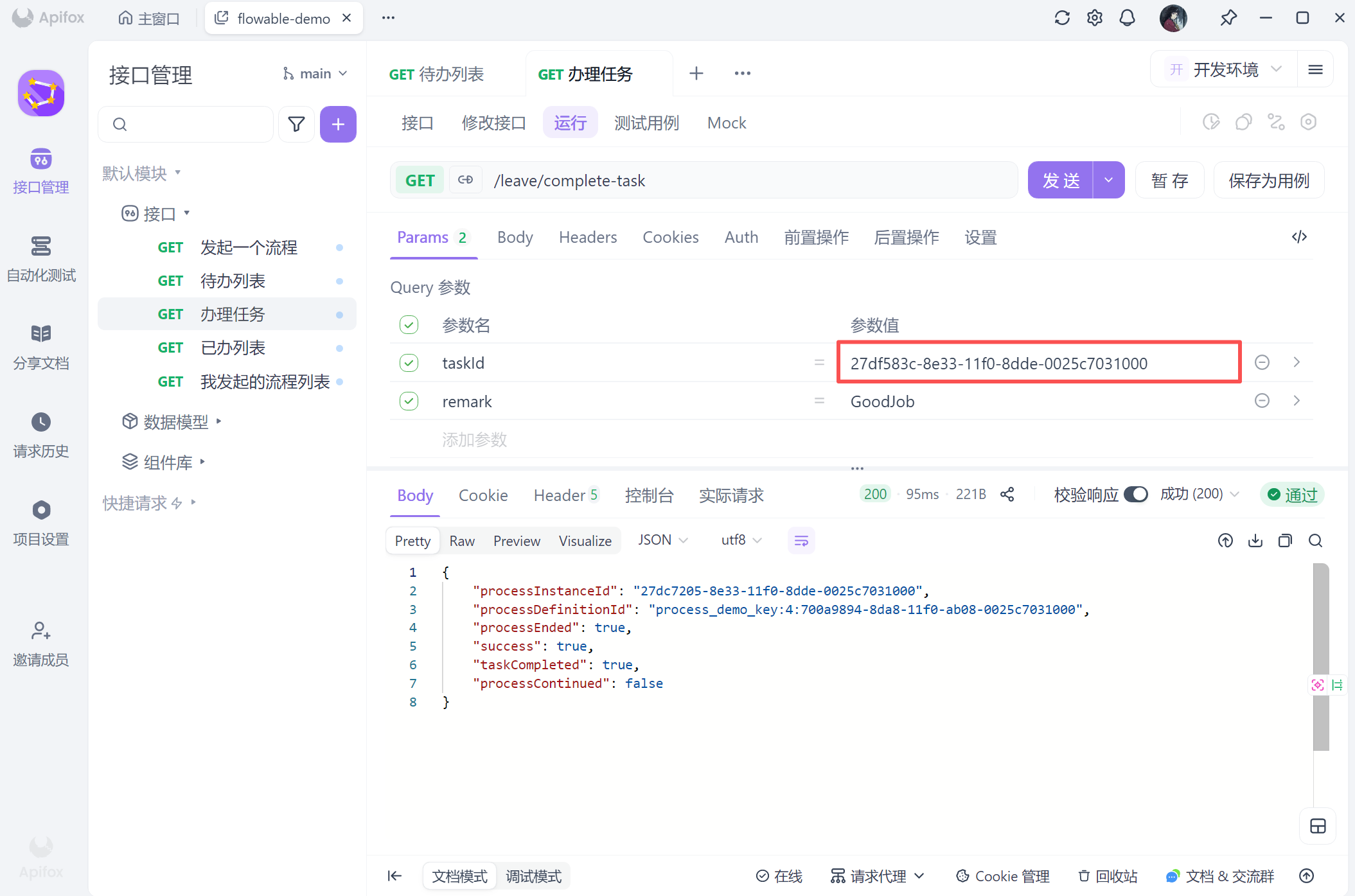

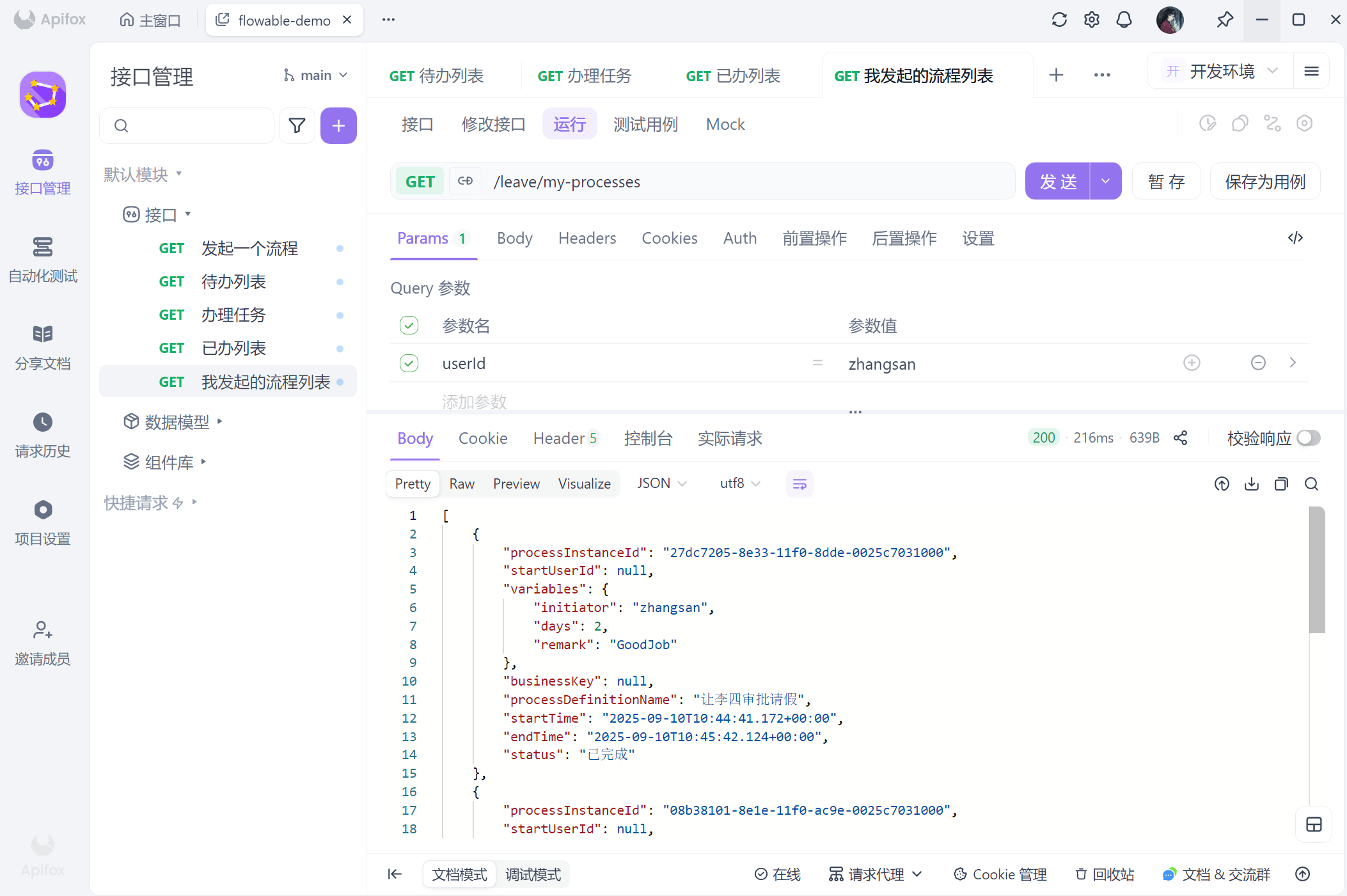

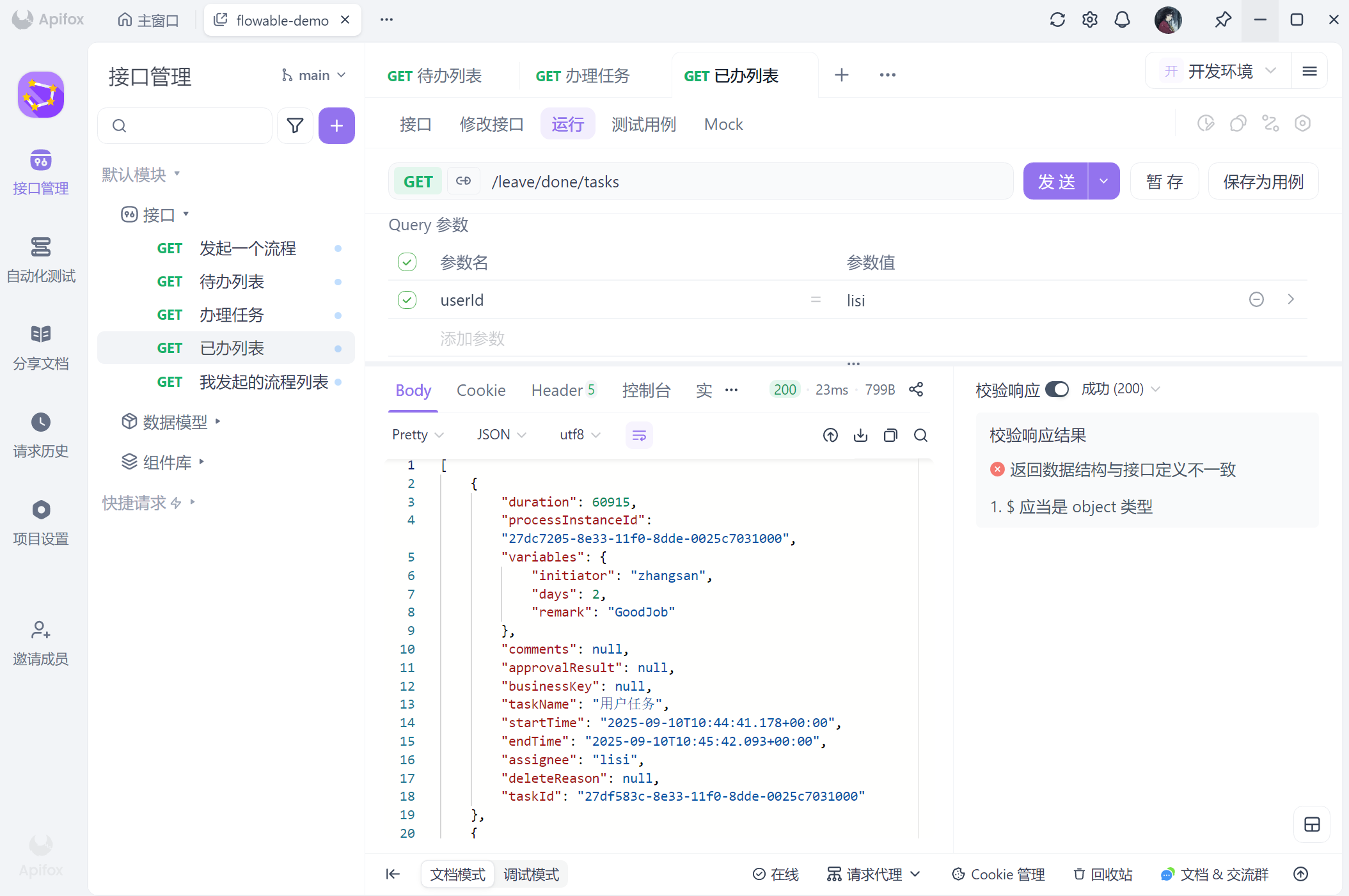

截止目前，相信你已经对 flowable 的核心功能有了初步认识！接下来，我们将对 flowable 进行更深入的学习，包括：用户和组、流程变量和表单、事件和监听器、网关等常用功能。

用户和组

前面我们给用户任务指定了一个特定的处理人 lisi，用户任务还支持绑定多个候选人和候选组，默认情况下，任务只要被其中一个成员认领并处理完成，流程就会进入下一步；

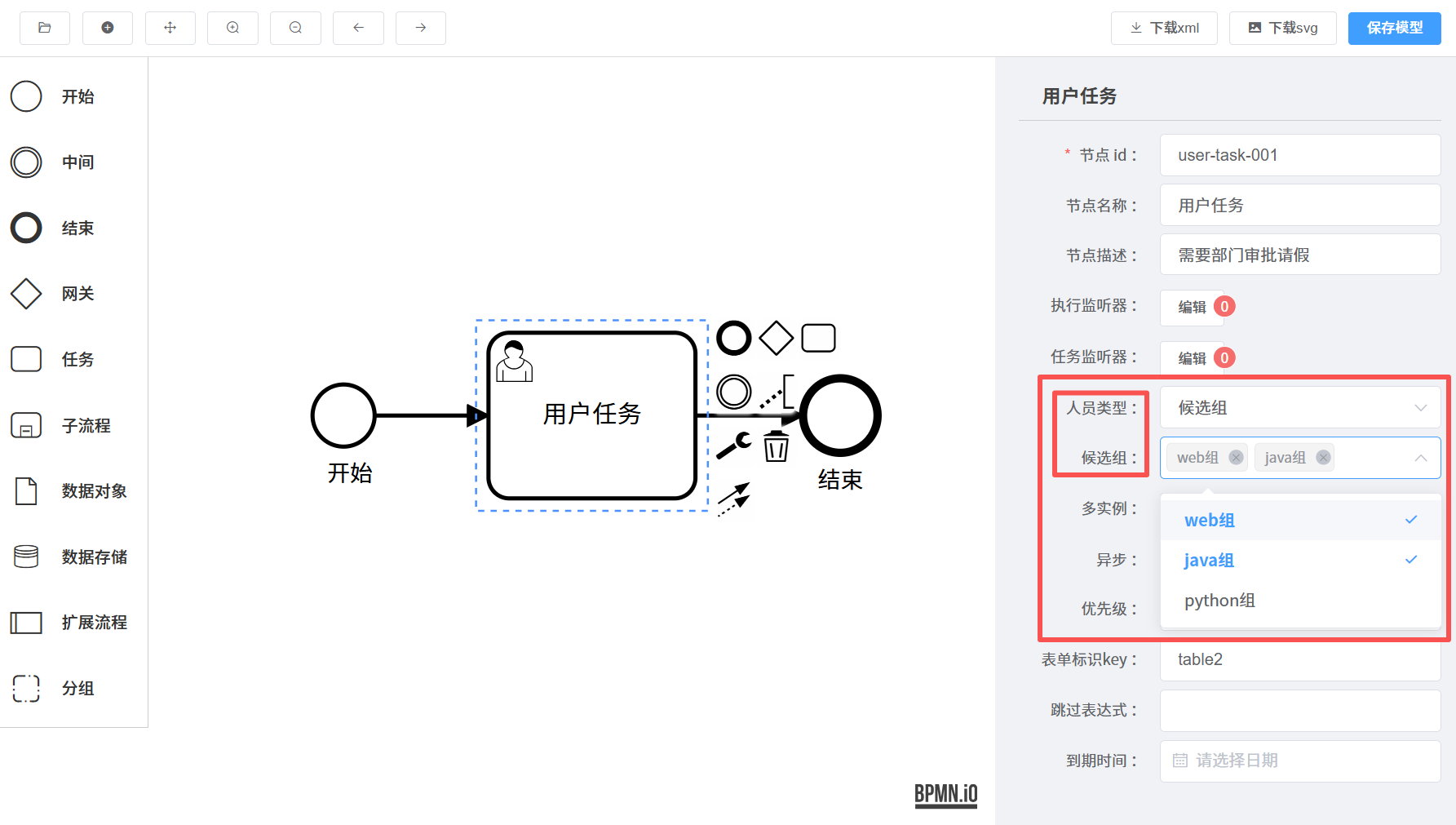

Flowable 提供了 IdentityService 来管理用户和组，但通常情况下，我们自己的系统可能原本就存在用户、部门等功能（相当于用户和组），没有必要去额外使用 Flowable 的 IdentityService，下图是为用户任务指定候选组的示例：

流程设计器

上图流程设计器选择框数据是静态数据，我们只需找前端工程师重构一下流程设计器，替换掉选择器组件，使用我们自己系统的用户或部门 API 实现即可。

设计器前端改造我们就不讨论了，着重关注后端代码，假设现在用户任务的候选组和上图保持一致：

<userTask id="user-task-002" name="用户任务" flowable:candidateGroups="web,java"></userTask>

将流程定义内容拷贝到 user-group-test.bpmn20.xml 文件中，放到 resources/processes 目录下即可。

我们假设现在王五来请假，李四属于 web 组成员，当王五提交请假流程时，李四的待办列表里将新增一条记录，处理流程示例如下（【办理】 和 【已办任务】 同上章一致，这里就不演示了）：

启动流程
/**
 * 使用 Flowable 处理请假流程示例-用户组
 */
@RestController
@RequestMapping("/leave-group")
@RequiredArgsConstructor
public class FlowableUserGroupController {

    private final RuntimeService runtimeService;
    private final TaskService taskService;
    private final MyFlowableUtil flowableUtil;

    /**
     * 发起一个流程
     *
     * @param employeeId 员工ID
     * @param days       请假天数
     * @return 流程实例ID
     * 测试： localhost:8080/leave-group/start?employeeId=wangwu&days=30
     */
    @GetMapping("/start")
    public String startLeaveProcess(@RequestParam("employeeId") String employeeId, @RequestParam("days") Integer days) {
        // 设置流程参数
        Map<String, Object> variables = new HashMap<>();
        variables.put("initiator", employeeId);
        variables.put("days", days);

        ProcessInstance processInstance = runtimeService.createProcessInstanceBuilder()
                .processDefinitionKey("process_group_demo_key")
                .variables(variables)
                // .businessKey("")  // 自己的业务 id（根据需要可选）
                .start();
        return "流程已启动，流程实例ID: " + processInstance.getId();
    }
}

提示

在 OA 系统中，通常一个流程定义会对应一个特定的业务，按照业务划分菜单，典型的 OA 系统菜单结构示例：

待办事项
├── 请假审批                 →  processDefinitionKey = "leave_approval"
│   ├── 我的待办 (3)
│   ├── 我的已办
│   └── 我发起的
├── 费用报销                 →  processDefinitionKey = "expense_reimbursement"
│   ├── 待审批 (2)
│   ├── 已处理
│   └── 我的申请
└── 会议室预订               →  processDefinitionKey = "meeting_room_booking"
    ├── 待确认 (1)
    ├── 已处理
    └── 预订记录

流程变量和表单

  • 流程变量

    在前面章节中已经简单使用了流程变量，当流程实例按步骤执行时，需要保存并使用一些数据（如请假天数、审批备注等），流程变量就是流程实例在运行过程中保存的数据。

    流程变量的数据类型可以是基本类型（String、Integer 等），也支持复杂结构（如JSON 字符串），但要注意的是，流程变量不建议直接存放 Java 对象，而是建议将 Java 对象转为 JSON 字符串保存。

    流程变量的作用域分为夸任务共享和仅用于当前任务，仅用于当前任务的变量被绑定到当前任务（taskId） 上，任务完成后在运行时查询不到，但历史表里会保留下来（注意 history level 设置为 audit 或更高）。

    Flowable 的各个 xxxService 都可以通过调用 setVariable 或 setVariableLocal 设置流程变量，用法类似，以下为设置流程变量示例：

    用户任务
    @Test
void testVariable() {
    User user = new User("zhangsan", true, LocalDateTime.of(1998, 10, 13, 12, 0, 0));
    String taskId = "a3735ece-923e-11f0-b3f8-0025c7031000";
    taskService.setVariable(taskId, "info", JSONUtil.toJsonPrettyStr(user)); // 注意复杂类型需转换成 json
    taskService.setVariableLocal(taskId, "local", "这是当前任务变量，其他节点获取不到哦~");

    Map<String, Object> variables = taskService.getVariables(taskId); // 打印所有变量，包括 共享变量 + 仅当前任务绑定变量
    variables.forEach((k, v) -> log.info("打印所有变量：{}:{}", k, v));
    variables.forEach((k, v) -> {
        taskService.removeVariable(taskId, k);
        log.info("删除变量：{}:{}", k, v);
    });
}

  • 表单

    在 Flowable 里，表单和用户任务（User Task） 紧密结合。Flowable 自带表单引擎，但需要定义一个 Json 格式的文件描述表单字段，实际开发中，我们更多的会高度自定义表单，而不是使用它自带的表单引擎。

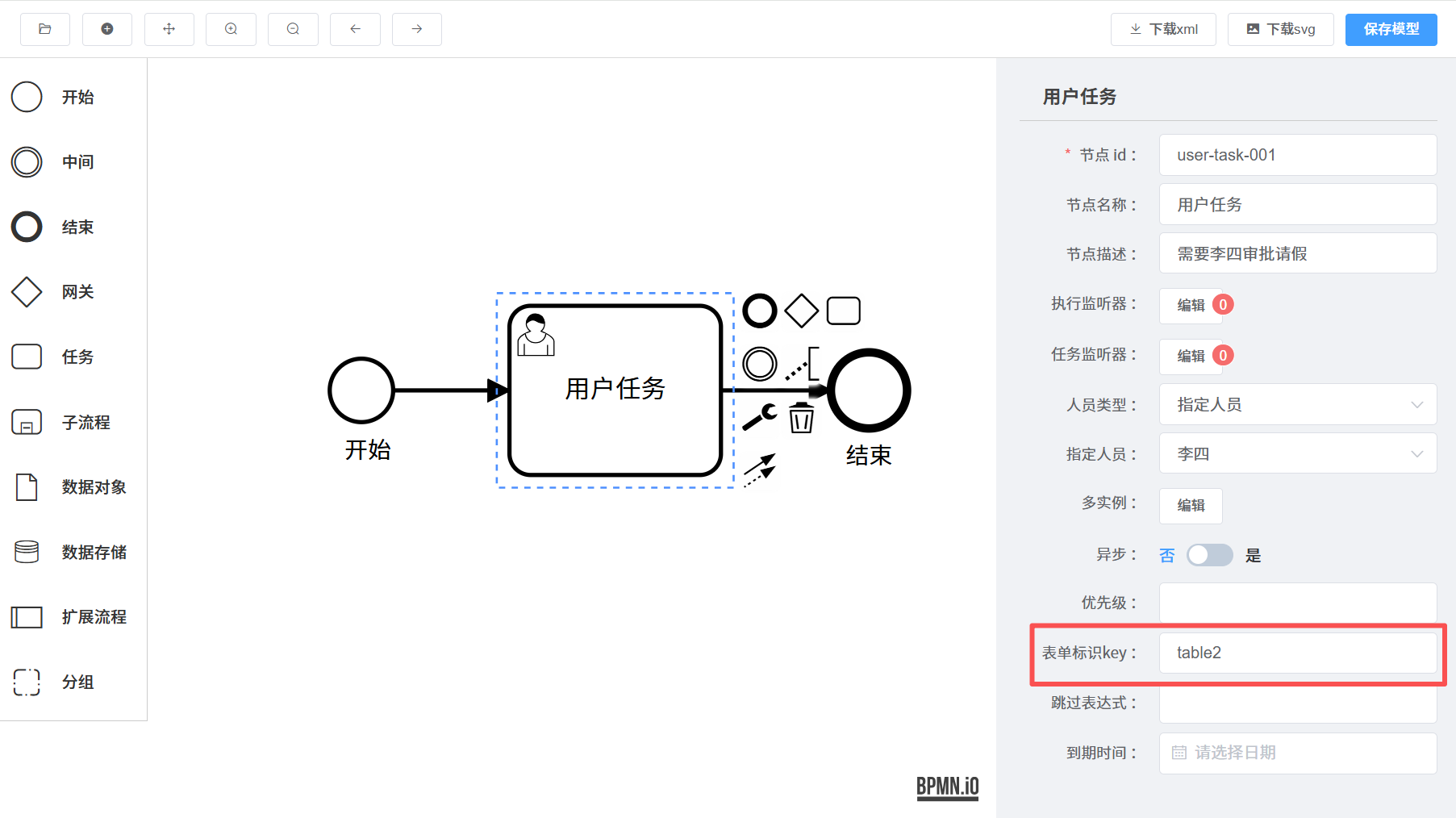

    在流程设计器中，可以给选中的用户任务绑定一个表单 key（formKey），后端将 formKey 附加到待办列表上，前端根据不同的 formKey 渲染出不同的表单页（formKey 可以和前端的组件名一致）；

    后端在待办列表中追加 formKey 字段：

    // 1. 待办任务列表
List<Task> tasks = taskService.createTaskQuery()
        .processDefinitionKey("xxx")
        .or()
            .taskAssignee("xxx")         // 指定办理人
            .taskCandidateGroup("xxx")   // 查询当前用户所在候选组的任务（有可能一个用户同时在多个组，这里不做演示，写法去问问 AI 即可）
            .taskCandidateUser("xxx")    // 查询当前用户作为候选人的任务
        .endOr() // 结束OR条件组
        .orderByTaskCreateTime().desc()
        .list();             // 不分页，查所有
// 2. 将Task对象转换为前端友好的Map结构
List<Map<String, Object>> result = new ArrayList<>();
for (Task task : tasks) {
    Map<String, Object> taskInfo = new HashMap<>();
    taskInfo.put("taskId", task.getId()); // 任务ID（完成任务时需要）
    // ⭐ 附加 formKey 属性，用于告知前端当前任务该用哪个表单组件
    taskInfo.put("formKey", CharSequenceUtil.isBlank(task.getFormKey()) ? "" : task.getFormKey());
    ...
    result.add(taskInfo);
}

事件和监听器

在 Flowable 中，事件指流程运行过程中某些时间点或动作，如任务被创建、任务完成、流程启动等。而监听器需要绑定在事件上，比如在用户任务执行成功时发送邮件，执行成功表示事件，发送邮件表示监听器。

以用户任务为例，在流程设计器中，为它绑定监听器，你会发现可以同时绑定任务监听器和执行监听器：任务监听器仅适用于用户任务，监听时机（事件）包括任务本身的创建、完成、认领等等；执行监听器则比较通用，监听时机包括节点启动（start）、结束（end）、顺序流被执行（take，一般绑定到流程图的箭头上，表示走过）；

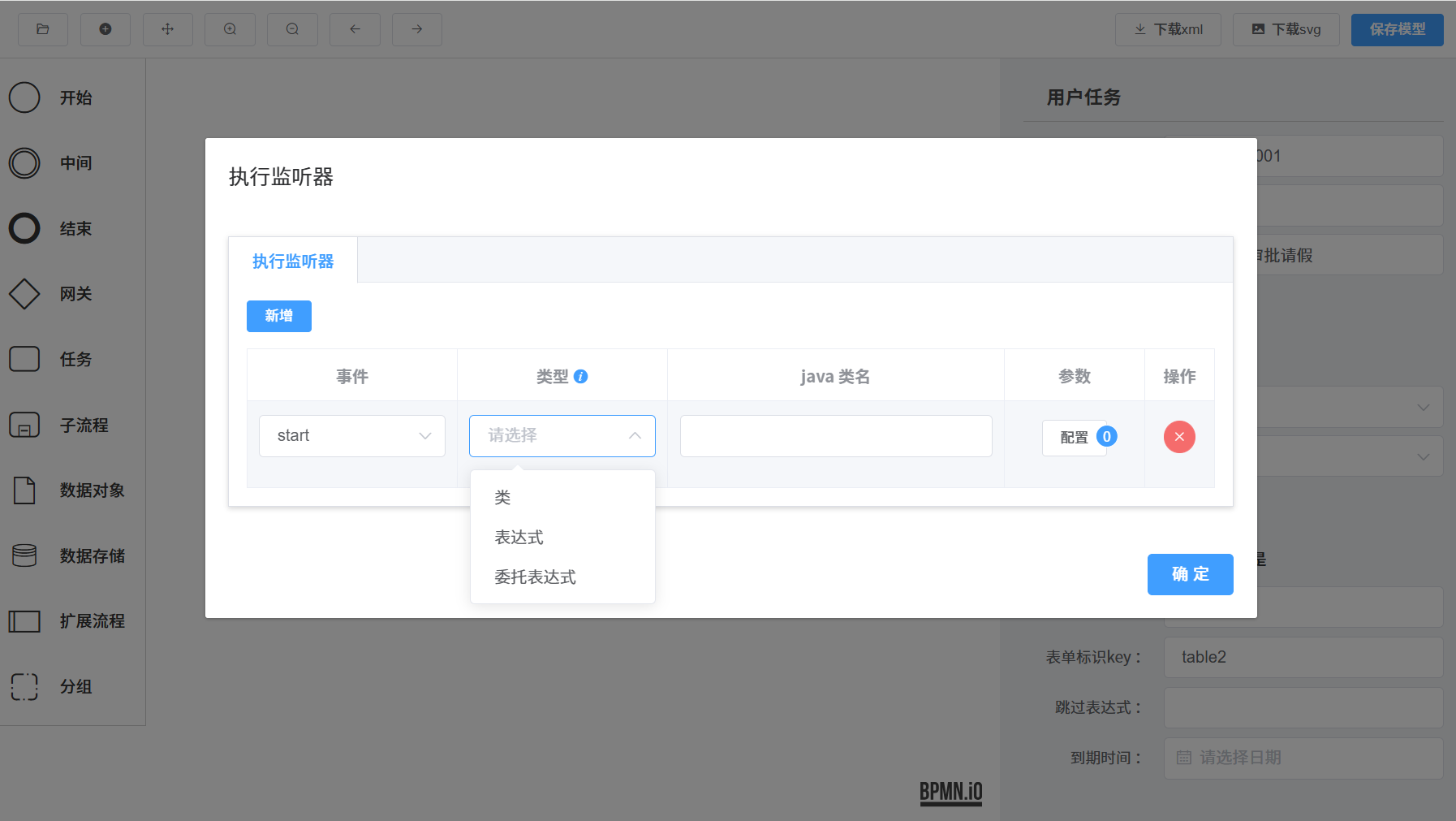

下图表示添加执行监听器：

观察上图，你会发现在添加监听器时（无论是任务监听器还是执行监听器），可以选择三种调用方式：类（Java Class）、表达式（Java Expression）、委托表达式（Delegate Expression）；他们的使用方式如下：

调用方式说明
类类需要根据场景实现如 JavaDelegate、ExecutionListener、TaskListener 等接口，而且流程设计器中要写全限定类名，非常不美观
表达式写成 ${beanName.method(task)} 的形式，Flowable 会去 Spring 容器里找名为 beanName 的 Bean，然后调用它的方法，适合逻辑简单、只需要调用现有 Bean 的场景
委托表达式写成 ${beanName} 的形式，引擎会从 Spring 容器里拿 beanName 这个 Bean，然后直接执行它，这是非常推荐的写法

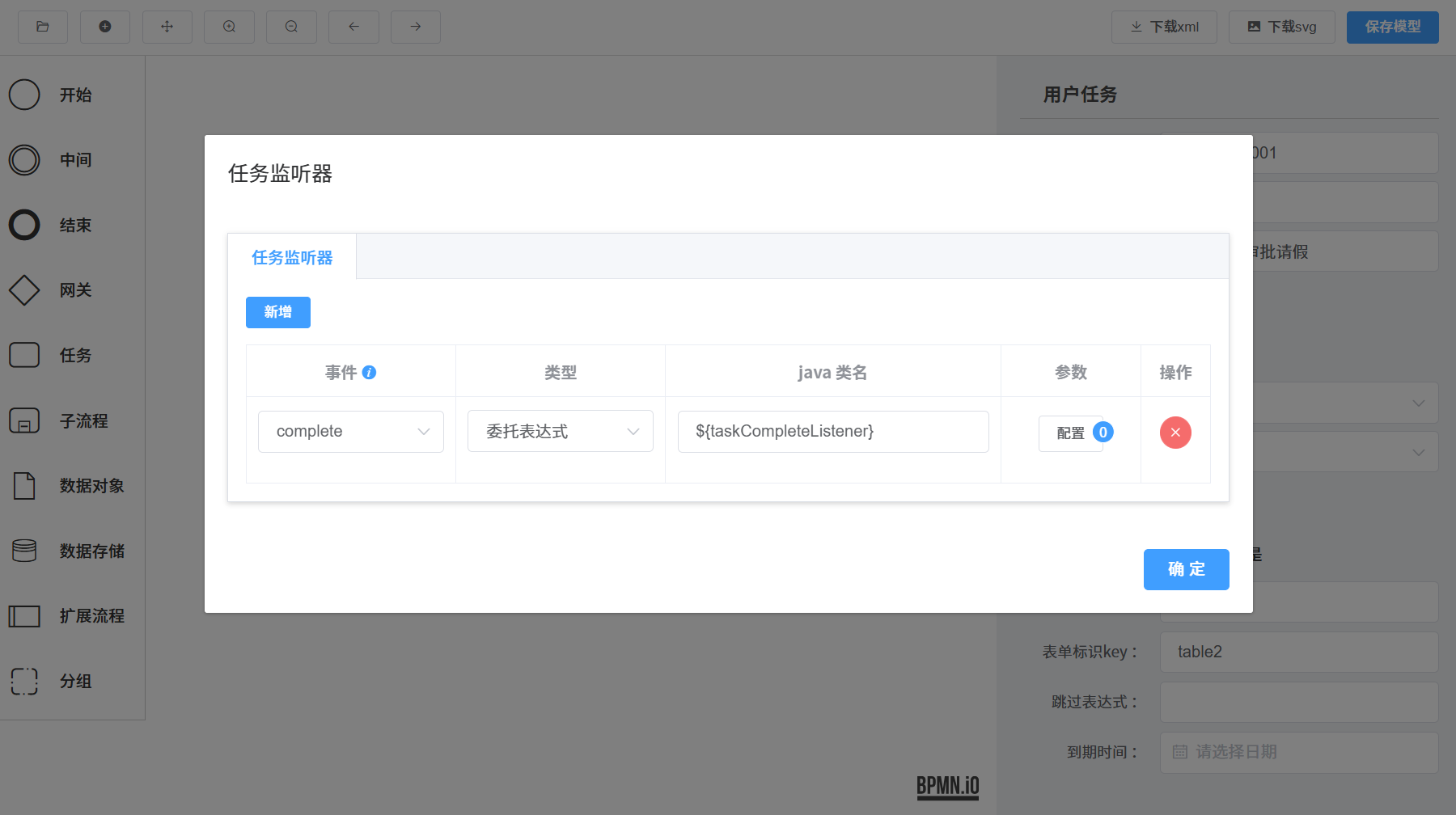

由于委托表达式是最推荐的，本节仅演示它是如何实现的。假设我们为用户任务绑定了一个任务监听器，在任务完成时打印一下日志，实现方式如下：

设计器

网关

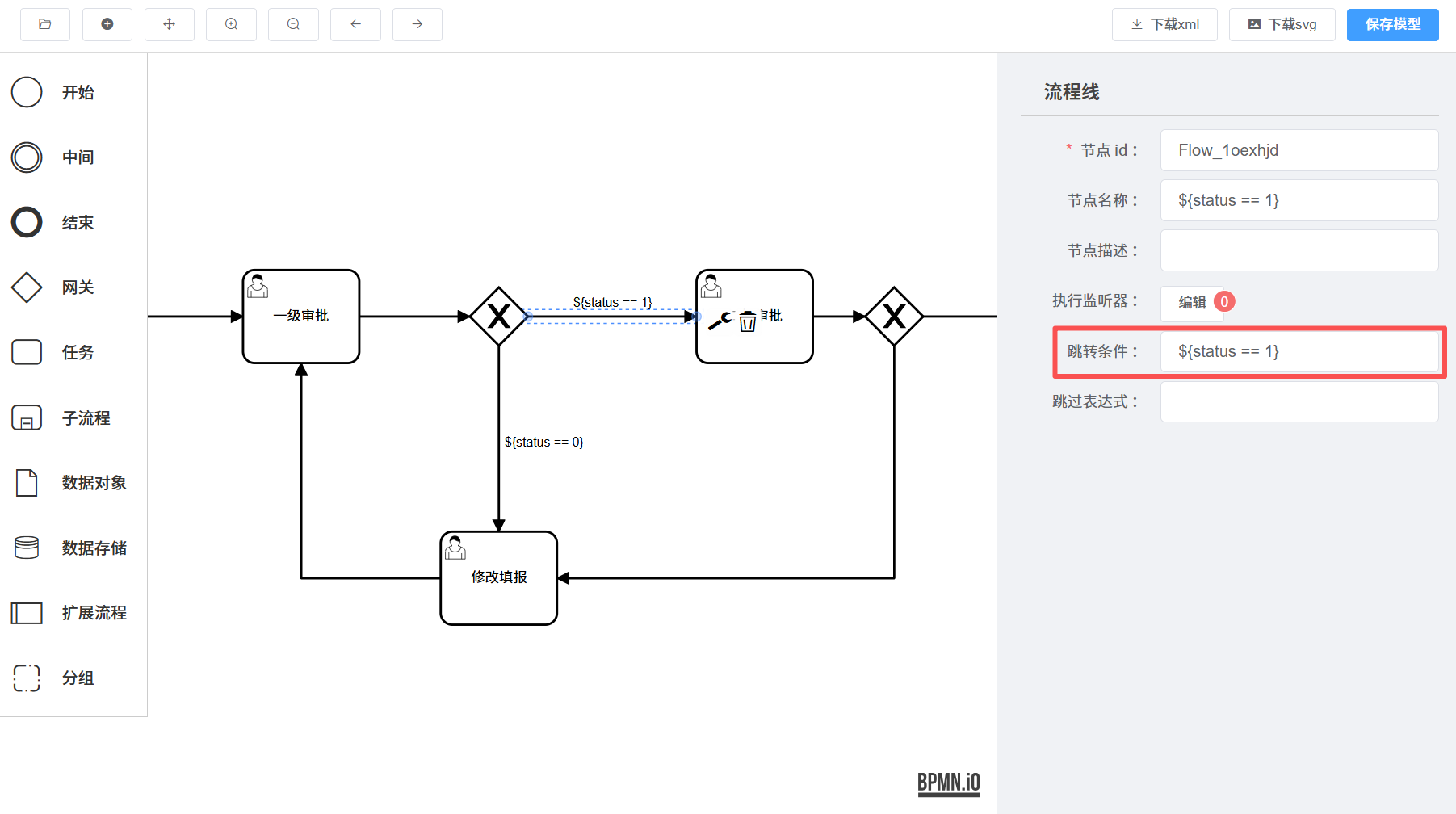

网关主要用来控制流程走向，和流程变量结合使用，能让流程有条件地往不同路径走。仅需在流程设计器中，在与网关连接的流程线中绑定条件表达式即可：

至此，flowable 的关键技术点已介绍完毕，其他的如任务委派、会签、驳回、子任务等骚操作，由于笔者精力有限就不往下面写了，其实只要你将上面所有内容都过了一遍，大概理解了 Flowable 的整体流程，也就是一个举一反三的过程，随便问问 AI，相信你就能写出来了。
